Для бесперебойного функционирования электрооборудования и защиты людей от поражения током электроустановка оборудуется системой заземления. Согласно нормам ПТЭЭП, такие системы должны иметь паспорт заземляющего устройства, разрабатывающийся на стадии строительства. В этом документе содержатся данные об особенностях монтажа защитного заземления электроустановок, характеристики системы и другие параметры. Важность документа сложно недооценить, ведь правильно составленный паспорт играет большую роль при эксплуатации электроустановки, так как все внесенные в паспорт протоколы замеров и испытаний служат ориентиром при настройке и эксплуатации электрооборудования. Во время проверок контролирующим органам предъявляется паспорт заземляющего устройства, этот документ позволяет исключить спорные оценки работы электроустановок.

Из чего состоит паспорт заземляющего устройства?

Документ имеет четкую стандартизацию ПТЭЭП: паспорт заземляющего устройства должен соответствовать форме 24, согласно которой он состоит из нескольких частей.

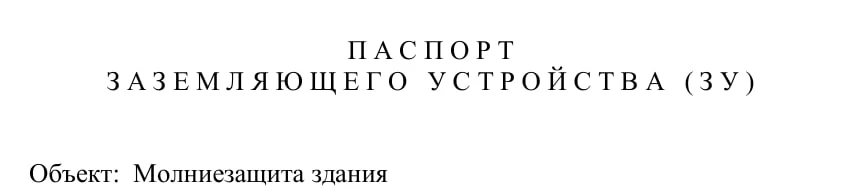

Титульный лист

В этой части документа должны быть указаны следующие данные:

  • название электромонтажной организации;

  • название компании заказчика;

  • представители заказчика и подрядной организации;

  • дата составления документа;

  • юридические адреса заказчика и подрядчика.

На титульном листе также проставляются подписи ответственных лиц при сдаче и приемке работ.

Технические характеристики объекта

В этой части документа перечисляются основные параметры:

  • описание вертикальных и горизонтальных заземлений с указанием глубины залеганий и материала изготовления;

  • схема контура заземления с объектными привязками;

  • величина сопротивления заземляющего тока;

  • величина удельного сопротивления грунта;

  • информация о степени коррозионного разрушения искусственных заземлителей.

На этой странице указываются и другие параметры, которые необходимы при оценке работоспособности заземления.

Таблицы мониторинга

В этом разделе документа приводятся структурированные данные проверок системы заземления, в частности, данные визуального контроля элементов заземления (в том числе и с фрагментарным вскрытием грунта). Также указываются сведения о проведенных ремонтах, а также реконструкциях системы и других изменениях.

Как часто требуется обновление паспорта заземления?

Рассмотренный выше документ претерпевает постоянные изменения, что объясняется изменением параметров заземления, модернизациями электроустановок. Чтобы в паспорте была отражена самая актуальная информация, изменения в документ необходимо вносить с определенной периодичностью. Частота обновления паспортных данных зависит от типа проверок, которые проходят заземляющие устройства. Например, визуальный осмотр заземляющего контура с фрагментарным вскрытием грунта осуществляется 1 раз в 12 лет, а определение степени коррозионного разрушения отдельных элементов системы выполняется 1 раз в 6 месяцев.

Какие мероприятия потребуются при составлении паспорта?

Чтобы заполнить все разделы документа, нужно не только знать правила заполнения, но и осуществить полномасштабные исследования. В частности, исполнителю нужно измерить удельное сопротивления почвы. Поскольку эта величина определяется характером почвы, уровнем влажности и температуры, то измерение удельного сопротивления производится в нескольких точках и в разных условиях (при промерзшем и сухом грунте) с последующим усреднением показателей.

Затем производится тестирование на наличие связей между контуром и электрооборудованием, а также между электроустановками и заземлителями.

При составлении этого документа потребуется диагностика заземляющих устройств, которая позволяет установить соответствие проектной и реальной схемы заземления. Диагностика выполняется с использованием генератора и приемника звуковых сигналов.

На заключительной стадии выполняется замер сопротивления контура заземления. Эта процедура потребует применения цифрового контрольно-измерительного прибора с использованием токового и потенциального электрода. После выполнения измерений составляются протоколы, которые подшиваются к паспорту заземляющего устройства. Очевидно, что выполнить вышеперечисленные измерения и соблюсти правила составления документа могут только специалисты с большим опытом и отличным материально-техническим оснащением. Далеко не все организации отвечают этим требованиям, поэтому крайне важно выбрать по-настоящему ответственного и квалифицированного исполнителя. Например, в Москве услугу по разработке паспорта заземляющего устройства с актом скрытых работ предлагает НПО «Энергия», которая специализируется на прокладке и проверке инженерных коммуникаций, в том числе и систем заземления.
