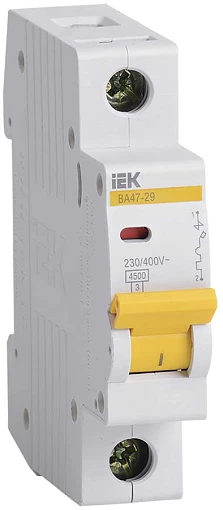

Автоматический выключатель (в простонародье "автомат") - устройство, предназначенное для своевременного отключения проводимости электрического тока при возникновении условий перегрузок напряжения либо короткого замыкания.
Зачем нужны испытания автоматов (автоматических выключателей)?
Испытания автоматов позволяют убедиться в их способности выполнять свои защитные функции.
Проверки проводятся:
- при вводе оборудования в эксплуатацию (например, после капитального ремонта или установки нового оборудования);
- в рамках планового контроля для предотвращения аварийных ситуаций и сбоев в работе техники.
При испытаниях проверяются следующие параметры:
- Номинальный ток — максимальный ток, который выключатель может пропускать в нормальном режиме работы.
- Время срабатывания — период, за который выключатель отключает цепь при коротком замыкании или перегрузке.
- Ток срабатывания — величина тока, при которой срабатывает защита.
Эти параметры должны соответствовать данным, указанным в технической документации, и требованиям ГОСТ.
Методика испытаний (прогрузка)
Испытания автоматических выключателей, или прогрузка, проводятся с использованием специального оборудования, такого как «Сатурн-М», «РЕТОМ» или «РТ». Этот метод позволяет моделировать реальные условия работы электрической цепи и проверять время-токовые характеристики выключателей.
Этапы прогрузки:
- Сборка схемы с подачей рабочего напряжения от линии питания.
- Задание испытательного тока короткого замыкания с помощью тиристоров.
- Фиксация времени срабатывания выключателя.
Проверяемые характеристики:
- Электромагнитная защита (мгновенное срабатывание): проверяется восьмикратным током. Время отключения не должно превышать 0,1 секунды (измерение производится до 1 секунды).
- Тепловая защита (срабатывание с выдержкой времени): проверяется трехкратным током. Время отключения должно находиться в диапазоне от 3 до 80 секунд.
Если выключатель не срабатывает в указанные временные интервалы, это свидетельствует о его неисправности.
Когда заказывать испытания?
Мы рекомендуем проводить испытания автоматических выключателей в следующих случаях:
- При капитальном ремонте, если были затронуты электроприборы или проводка.
- При установке нового оборудования (пуско-наладочные работы).
- В рамках плановых проверок для обеспечения безопасности и надежности электроустановки.
Нормативные требования
Согласно ПУЭ 1.8.37, обязательной проверке подлежат:
- вводные и секционные выключатели;
- выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения;
- не менее 2 % выключателей распределительных и групповых сетей.
Почему это важно?
Наш опыт показывает, что даже качественные автоматические выключатели могут не соответствовать заявленным характеристикам. Например, в некоторых партиях только 30 % выключателей проходят проверку, хотя другие партии того же производителя могут быть полностью исправными. Поэтому регулярные испытания — это не просто формальность, а необходимость для обеспечения безопасности и бесперебойной работы ваших электроустановок.
НПО Энергия обеспечит профессиональную проверку ваших автоматических выключателей с использованием современного оборудования и строгим соблюдением нормативных требований.
